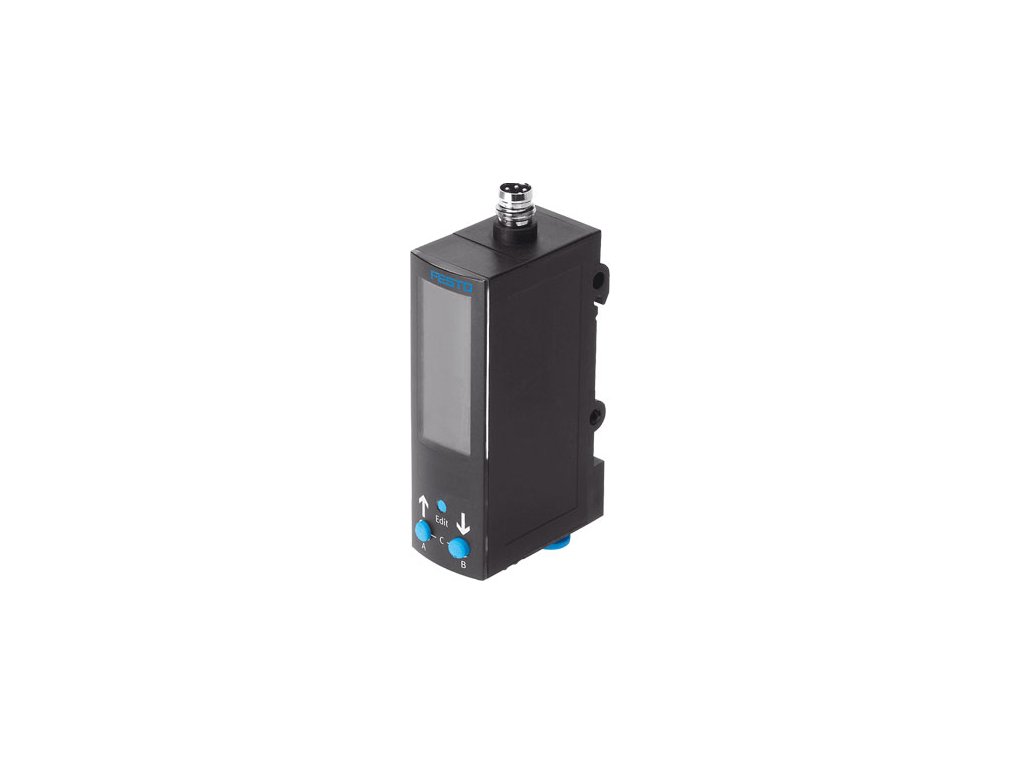

SDE3-V1D-B-HQ4-2P-M8 540196 FESTO
Detailní popis produktu
Nový díl v originálním otevřeném obalu
Festo 540196 je čidlo tlaku s označením SDE3-V1D-B-HQ4-2P-M8 určené pro měření vakua a relativního tlaku v pneumatických systémech. Senzor pracuje v rozsahu −1 až 0 bar a využívá piezorezistivní měřicí princip, který zajišťuje přesné a stabilní měření tlaku. Díky tomu je vhodný pro aplikace, kde je vyžadována vysoká přesnost a spolehlivost měření.
Zařízení je vybaveno dvěma digitálními spínacími výstupy typu PNP, které umožňují řízení navazujících zařízení v automatizačním systému. Každý výstup podporuje proud až 100 mA a umožňuje flexibilní konfiguraci podle požadavků aplikace. Napájení senzoru je realizováno v rozsahu 15 až 30 V DC, což odpovídá standardům průmyslové automatizace.
Integrovaný LCD displej umožňuje přehledné zobrazení aktuálních hodnot tlaku v jednotkách bar. Nastavení parametrů je možné pomocí funkce Teach-In, která umožňuje jednoduchou konfiguraci bez potřeby externího softwaru. Pro zvýšení bezpečnosti je k dispozici ochrana pomocí PIN kódu, která zabraňuje neautorizovaným změnám nastavení.
Elektrické připojení je řešeno konektorem M8x1 se čtyřmi piny, zatímco pneumatické připojení využívá rychlospojku QS-4. Konstrukce senzoru splňuje krytí IP65, což zajišťuje odolnost proti prachu a stříkající vodě. Díky kompaktním rozměrům a možnosti montáže pomocí průchozího otvoru nebo montážní lišty je instalace rychlá a flexibilní.
Čidlo tlaku Festo SDE3 je určeno pro široké spektrum aplikací v průmyslové automatizaci, zejména pro vakuové systémy, manipulaci, robotiku a kontrolu tlaku ve stlačeném vzduchu. Nabízí vysokou spolehlivost, dlouhou životnost a stabilní výkon i v náročných provozních podmínkách.
Technické údaje
| Parametr | Hodnota |
| Výrobce | Festo |
| Model | SDE3-V1D-B-HQ4-2P-M8 |
| Katalogové číslo | 540196 |
| Měřicí rozsah | −1 až 0 bar |
| Typ tlaku | Relativní / vakuum |
| Měřicí princip | Piezorezistivní |
| Výstupy | 2× PNP |
| Max. proud výstupu | 100 mA |
| Napájecí napětí | 15–30 V DC |
| Zobrazení | LCD displej |
| Připojení elektrické | M8x1, 4-pin |
| Připojení pneumatické | QS-4 |
| Krytí | IP65 |
| Montáž | Průchozí otvor / lišta |
Přednosti
- Přesné měření vakua v rozsahu −1 až 0 bar
- Dva spínací výstupy PNP pro flexibilní řízení
- Piezorezistivní měřicí technologie
- LCD displej pro okamžitý přehled hodnot
- Teach-In nastavení bez nutnosti softwaru
- Odolné provedení s krytím IP65
- Rychlé připojení M8 a QS-4
Využití
Čidlo tlaku Festo 540196 je určeno pro vakuové aplikace v průmyslové automatizaci. Používá se v manipulaci, robotice, balicích strojích a systémech pro řízení tlaku ve stlačeném vzduchu. Je vhodné pro monitorování podtlaku a řízení pneumatických procesů.
FAQ
Otázka: Jaký rozsah tlaku senzor měří?
Odpověď: Měří vakuum v rozsahu −1 až 0 bar.
Otázka: Jaké má výstupy?
Odpověď: Dva digitální výstupy typu PNP.
Otázka: Je vhodný do průmyslového prostředí?
Odpověď: Ano, díky krytí IP65 a robustní konstrukci.
Více produktů od značky Festo najdete zde.
Doplňkové parametry
| Kategorie: | Pneumatika - pneumatické prvky a příslušenství |
|---|---|
| Hmotnost: | 0.037 kg |
