Detailní popis produktu

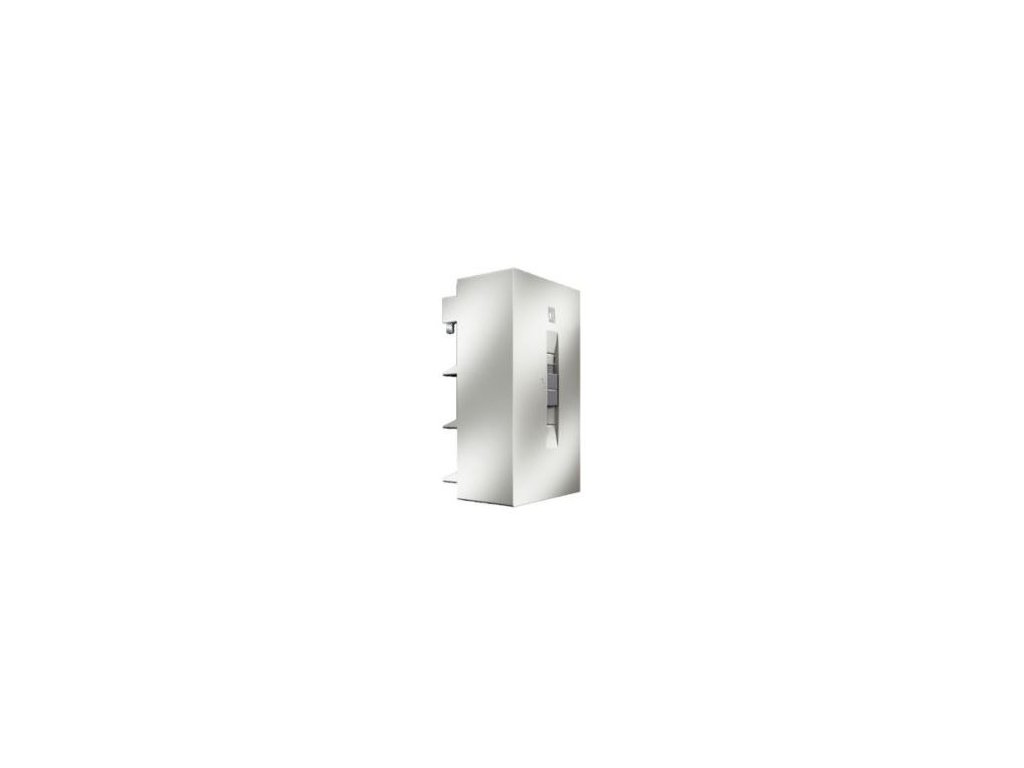

Rittal SV 9342.320 je 3pólový připojovací adaptér pro přípojnicové systémy s roztečí 60 mm v rámci systému RiLine60. Umožňuje připojení kulatých vodičů nebo lamelových měděných přípojnic na sběrnice o tloušťce 5 a 10 mm. Jmenovitý proud adaptéru je 1600 A a jmenovité provozní napětí 690 V AC, pro DC aplikace jsou definovány hodnoty 1000 V mezi L1 a L2 a 1500 V mezi L1 a L3. Kryt je vyroben z materiálu ABS, děrovaný díl z polyamidu, s požární odolností podle UL 94-V0 a barevným provedením RAL 7035. Vývod kabelu je možný nahoře i dole, což usnadňuje návrh rozváděče a trasování silových vodičů. Adaptér je určen pro montáž na přípojnicové systémy s roztečí 60 mm a je dodáván jako samostatný kus.

Clamping oblasti jsou dimenzovány pro lamelové měděné přípojnice s šířkou 65 mm, pro tloušťku 5 mm s výškou 27 mm a pro tloušťku 10 mm s výškou 22 mm. Rozměry tělesa adaptéru jsou přibližně 255 mm na šířku a 210 mm na výšku, což je vhodné pro instalaci do rozváděčů s výkonovými přípojnicemi. Adaptér je certifikován podle UL a C-UL, má schválení DNV-GL a Lloyd’s Register of Shipping a je tak použitelný i v náročných aplikacích v energetice a průmyslu. Technické údaje pro UL aplikace a DC provoz mohou být závislé na konkrétním uspořádání přípojnic v podpěrách a je nutné je posuzovat podle dokumentace výrobce.

Přednosti

• Vysoký jmenovitý proud 1600 A pro použití v výkonových přípojnicových systémech.
• Kompatibilita s přípojnicemi o tloušťce 5 a 10 mm a roztečí 60 mm v systému RiLine60.
• Možnost vývodu kabelu nahoře i dole pro flexibilní trasování vodičů v rozváděči.
• Lamelové clamping oblasti 65 × 27 mm a 65 × 22 mm pro bezpečné upnutí měděných přípojnic.
• Použití materiálů ABS a polyamid s třídou hořlavosti UL 94-V0 a mezinárodními schváleními.

Využití

Připojovací adaptér Rittal SV 9342.320 se používá v silových rozváděčích a rozvodnách s přípojnicovými systémy RiLine60, kde je požadován jmenovitý proud až 1600 A. Je vhodný pro napojení přívodních nebo odchozích kabelů na třípólové přípojnicové systémy s roztečí 60 mm. Uplatní se v průmyslových rozvodech, napájení výrobních linek i v aplikacích energetiky, kde je požadována kompaktní přípojnicová technika. Adaptér umožňuje napojení kulatých vodičů i lamelových měděných přípojnic v rámci jednoho řešení.

FAQ

Otázka: Pro jaké přípojnicové systémy je adaptér SV 9342.320 určen?
Odpověď: Adaptér je určen pro třípólové přípojnicové systémy s roztečí 60 mm v systému Rittal RiLine60 a pro přípojnice tloušťky 5 nebo 10 mm.

Otázka: Jaký jmenovitý proud a napětí adaptér podporuje?
Odpověď: Jmenovitý proud je 1600 A, jmenovité provozní napětí 690 V AC. Pro DC aplikace jsou definovány hodnoty 1000 V mezi L1 a L2 a 1500 V mezi L1 a L3.

Otázka: Jaký typ vodičů lze k adaptéru připojit?
Odpověď: Adaptér je navržen pro připojení kulatých vodičů a lamelových měděných přípojnic do clamping oblastí 65 × 27 mm a 65 × 22 mm, podle tloušťky přípojnice.
