Turck BI4-M12-AN6X-H1141 – indukční snímač M12

Doprodej
2 119,92 Kč 1 752 Kč bez DPH Měrná cena:
Skladem (>5 ks)

Turck BI4-M12-AN6X-H1141 je indukční snímač kovových předmětů v závitovém pouzdře M12 × 1 pro zapuštěnou montáž. Má jmenovitou spínací vzdálenost 4 mm pro ocel St37, třívodičový výstup NPN NO, napájení 10–30 V DC a konektor M12 × 1.

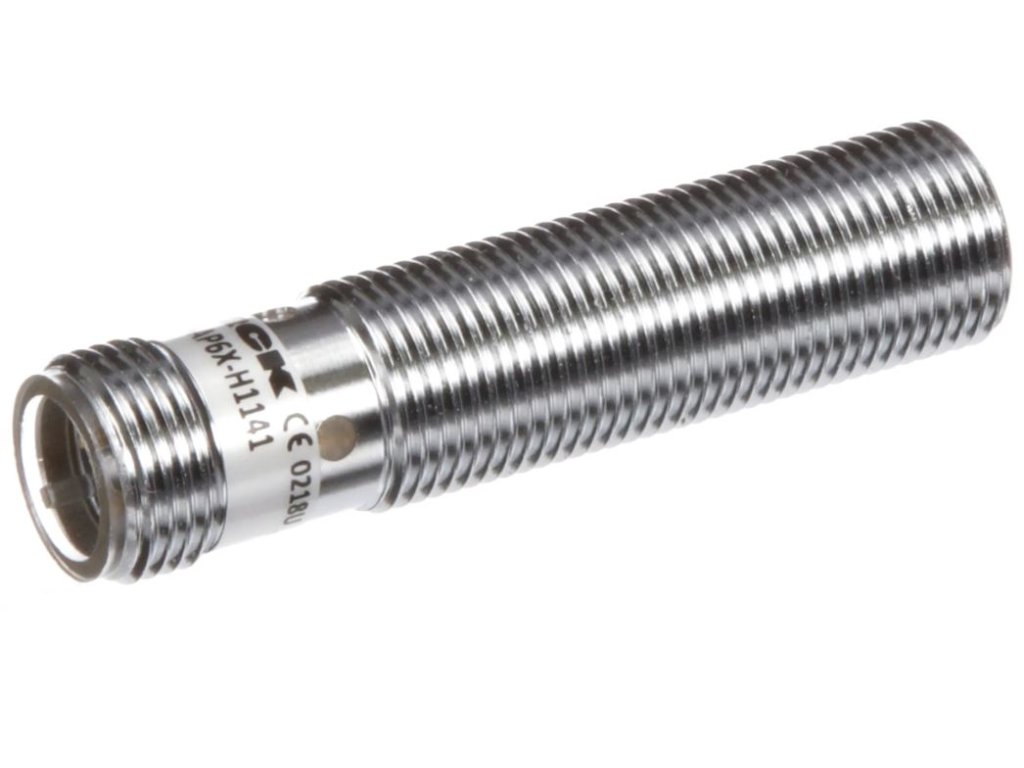

Obrázek je ilustrační, skutečné provedení produktu se může v detailech lišit.

Detailní informace

Detailní popis produktu

Turck BI4-M12-AN6X-H1141 (objednací číslo 46071) je válcový indukční snímač pro bezkontaktní detekci kovových předmětů. Závitové pouzdro M12 × 1 umožňuje zapuštěnou montáž; elektrické připojení zajišťuje konektorová zástrčka M12 × 1.

Hlavní vlastnosti

  • Jmenovitá spínací vzdálenost 4 mm pro referenční ocel St37. Skutečný dosah závisí na materiálu cíle; zajištěná provozní vzdálenost je nejvýše 0,81 × sn.
  • Výstup NPN NO, třívodičové zapojení a napájení 10–30 V DC. Jmenovitý provozní proud výstupu je maximálně 200 mA.
  • Zapuštěná montáž do kovu, závitové pouzdro M12 × 1 z chromované mosazi a konektorová zástrčka M12 × 1.
  • Spínací frekvence 2 kHz, žlutá LED signalizující sepnutí a krytí IP67.

Technické parametry

Princip snímání Indukční, bezkontaktní detekce kovových předmětů
Jmenovitá spínací vzdálenost sn 4 mm (referenční ocel St37)
Zajištěná provozní vzdálenost ≤ 0,81 × sn
Materiálové korekční faktory Ocel St37: 1; hliník: 0,3; nerezová ocel: 0,7; mosaz: 0,4
Montážní provedení Zapuštěná montáž (flush)
Provozní napětí UB 10–30 V DC
Výstupní funkce NPN, NO (v klidovém stavu rozepnuto)
Elektrické zapojení 3vodičové
Jmenovitý provozní proud Ie ≤ 200 mA
Spínací frekvence 2 kHz
Proud naprázdno ≤ 15 mA
Zbytkový proud ≤ 0,1 mA
Úbytek napětí při Ie ≤ 1,8 V
Přípustné zvlnění napájení ≤ 10 % z UBmax
Ochrana proti zkratu Ano, cyklická
Ochrana při přerušení vodiče / přepólování Ano
Elektrické připojení Konektorová zástrčka M12 × 1
Konstrukce pouzdra Válcové závitové pouzdro M12 × 1
Délka pouzdra 52 mm
Materiál pouzdra Chromovaná mosaz (CuZn)
Materiál aktivní plochy PA12-GF30
Krytí IP67
Teplota okolí −25 až +70 °C
Signalizace sepnutí Žlutá LED
Max. utahovací moment upevňovací matice 10 Nm
Opakovatelnost ≤ 2 % z plného rozsahu
Hystereze 3–15 %
Teplotní odchylka Max. ±10 %
Izolační zkušební napětí 0,5 kV
Odolnost proti vibracím 55 Hz při výchylce 1 mm
Odolnost proti rázům 30 g po dobu 11 ms

Co zohlednit při použití

Snímač detekuje kov bez mechanického kontaktu. Jmenovitých 4 mm se vztahuje k referenční oceli St37; například pro nerezovou ocel je korekční faktor 0,7 a pro hliník 0,3. Při návrhu snímacího místa je proto potřeba počítat s použitým materiálem i se zajištěnou provozní vzdáleností.

Pro zapuštěnou montáž je třeba respektovat montážní odstupy a zapojení uvedené v rozměrovém a elektrickém výkresu konkrétní varianty. Výstup je NPN se spínací funkcí NO, nikoli PNP.

Časté dotazy

Je spínací vzdálenost 4 mm stejná pro všechny kovy?

Ne. Jmenovitá hodnota 4 mm je vztažená k oceli St37. Korekční faktor je 0,7 pro nerezovou ocel, 0,3 pro hliník a 0,4 pro mosaz. Zajištěná provozní vzdálenost je nejvýše 0,81 × sn.

Je výstup PNP, nebo NPN?

Tato varianta má třívodičový výstup NPN s funkcí NO (normálně rozepnutý). Napájení je 10–30 V DC a jmenovitý provozní proud výstupu nesmí překročit 200 mA.

Lze snímač namontovat zapuštěně?

Ano, provedení je určeno pro zapuštěnou montáž. Pro rozmístění snímačů a kovových ploch je potřeba dodržet montážní odstupy znázorněné v technickém výkresu.

Jaké má připojení a jak poznám sepnutí?

Snímač má konektorovou zástrčku M12 × 1. Stav sepnutí indikuje žlutá LED na tělese snímače.

Související sortiment

Další provedení najdete v kategorii indukční senzory.

Doplňkové parametry

Kategorie: Indukční senzory
Hmotnost: 0.031 kg
EAN: 4047101098716
