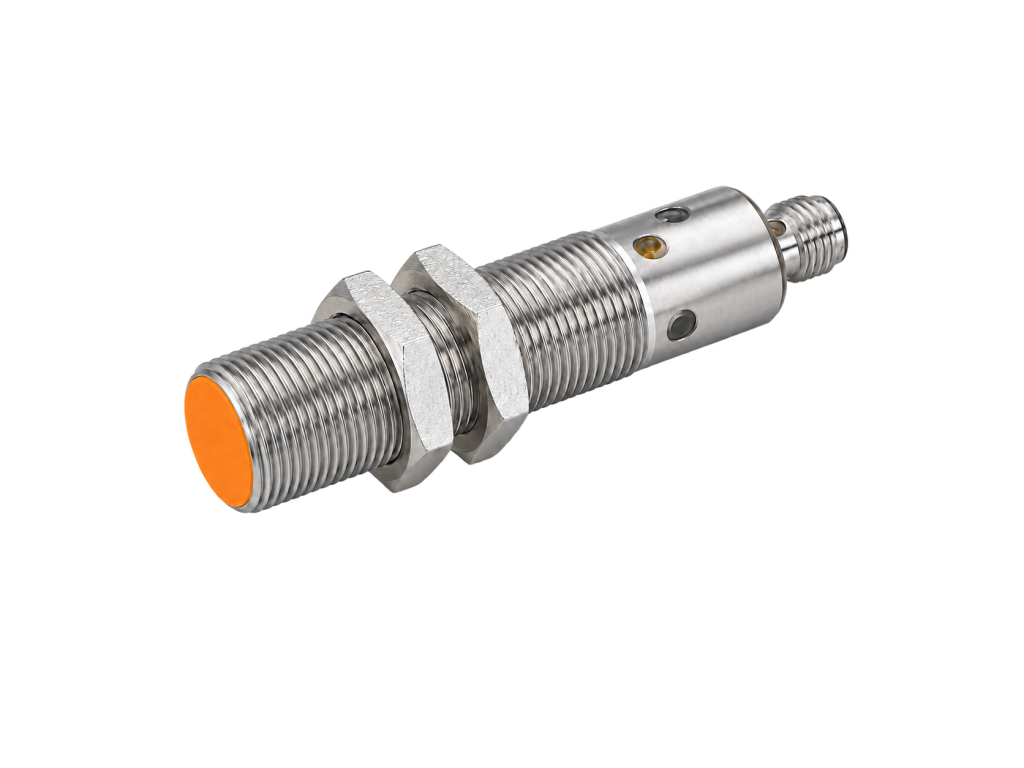

IFM IFS210 IFB3004BBPKG/M/AS-514-TPS – indukční snímač
Detailní popis produktu
IFM IFS210 (typ IFB3004BBPKG/M/AS-514-TPS) je indukční snímač v závitovém pouzdře M12 × 1 určený pro bezkontaktní detekci kovových objektů v průmyslové automatizaci. Snímač je určen pro lícující montáž a nabízí jmenovitou snímací vzdálenost 4 mm.
IFS210 používá spínací výstup PNP, normally open (NO), pracuje s napájecím napětím 10–36 V DC a umožňuje trvalé zatížení výstupu až 100 mA. Elektrické připojení je provedeno pomocí třípólového konektoru M8 s A-kódováním a pozlacenými kontakty. Snímač dosahuje krytí IP67 při správně dotaženém konektorovém spojení.
Hlavní vlastnosti IFM IFS210
- indukční snímač se zvýšeným snímacím dosahem
- závitové pouzdro M12 × 1 o délce 46 mm
- lícující montáž
- jmenovitá snímací vzdálenost 4 mm
- provozní snímací vzdálenost 0–3,25 mm
- výstup PNP, spínací funkce NO (normally open)
- napájecí napětí 10–36 V DC
- maximální trvalý výstupní proud 100 mA
- spínací frekvence 700 Hz
- konektor M8, A-coded, 3 kontakty
- pozlacené kontakty konektoru
- krytí IP67
- provozní teplota −25 až +70 °C
Technické parametry
| Výrobce | IFM |
|---|---|
| Objednací označení | IFS210 |
| Typové označení | IFB3004BBPKG/M/AS-514-TPS |
| Typ snímače | Indukční snímač |
| Pouzdro | Závitové M12 × 1 |
| Délka | 46 mm |
| Montáž | Lícující |
| Jmenovitá snímací vzdálenost | 4 mm |
| Reálná snímací vzdálenost Sr | 4 mm ±10 % |
| Provozní snímací vzdálenost | 0–3,25 mm |
| Výstup | PNP |
| Spínací funkce | NO – normally open |
| Napájecí napětí | 10–36 V DC |
| Proudový odběr | 10 mA při 24 V |
| Max. trvalý výstupní proud | 100 mA |
| Max. úbytek napětí na výstupu | 2,5 V |
| Spínací frekvence | 700 Hz |
| Elektrické připojení | Konektor M8, A-coded, 3 kontakty, pozlacené |
| Krytí | IP67 při správně dotaženém konektorovém spojení |
| Provozní teplota | −25 až +70 °C |
| Materiál pouzdra | Mosaz s povrchovou úpravou z bílého bronzu |
| Materiál aktivní plochy | PBT |
| Indikace | Žlutá LED, 4 × 90° |
| Ochranné funkce | Ochrana proti přepólování, zkratu a přetížení |
| Hmotnost | 27,9 g |
| Součást dodávky | 2 upevňovací matice |
Použití IFM IFS210
Indukční snímač IFS210 je určen pro průmyslové aplikace a automatizaci, kde je potřeba bezkontaktně detekovat přítomnost nebo polohu kovových objektů. Lícující konstrukce umožňuje zabudování snímače do kovového okolí při dodržení montážních podmínek výrobce.
Pro další varianty podle rozměru, dosahu, výstupu nebo způsobu připojení můžete využít naši nabídku indukčních senzorů. Základní informace k principům a výběru snímačů najdete také v přehledu průmyslových senzorů.
Časté dotazy k IFM IFS210
Jaká je snímací vzdálenost IFM IFS210?
Jmenovitá snímací vzdálenost snímače IFS210 je 4 mm. Výrobce uvádí provozní snímací vzdálenost 0–3,25 mm.
Je IFM IFS210 určen pro lícující montáž?
Ano. IFS210 je určen pro lícující montáž v konstrukci a používá závitové pouzdro M12 × 1.
Jaký výstup má IFM IFS210?
Snímač používá třívodičový PNP výstup se spínací funkcí NO (normally open). Maximální trvalý proud spínacího výstupu je 100 mA.
Jaké připojení používá IFS210?
Elektrické připojení je realizováno konektorem M8 s A-kódováním. Konektor má tři pozlacené kontakty.
Jaké napájecí napětí používá IFM IFS210?
Napájecí napětí snímače je 10–36 V DC.
Jaké má IFS210 krytí a provozní teplotu?
Snímač má krytí IP67 při správně dotaženém konektorovém spojení a je určen pro okolní teplotu −25 až +70 °C.
Další senzory a komponenty výrobce najdete v nabídce IFM.
Doplňkové parametry
| Kategorie: | Indukční senzory |
|---|---|
| EAN: | 4021179086868 |
