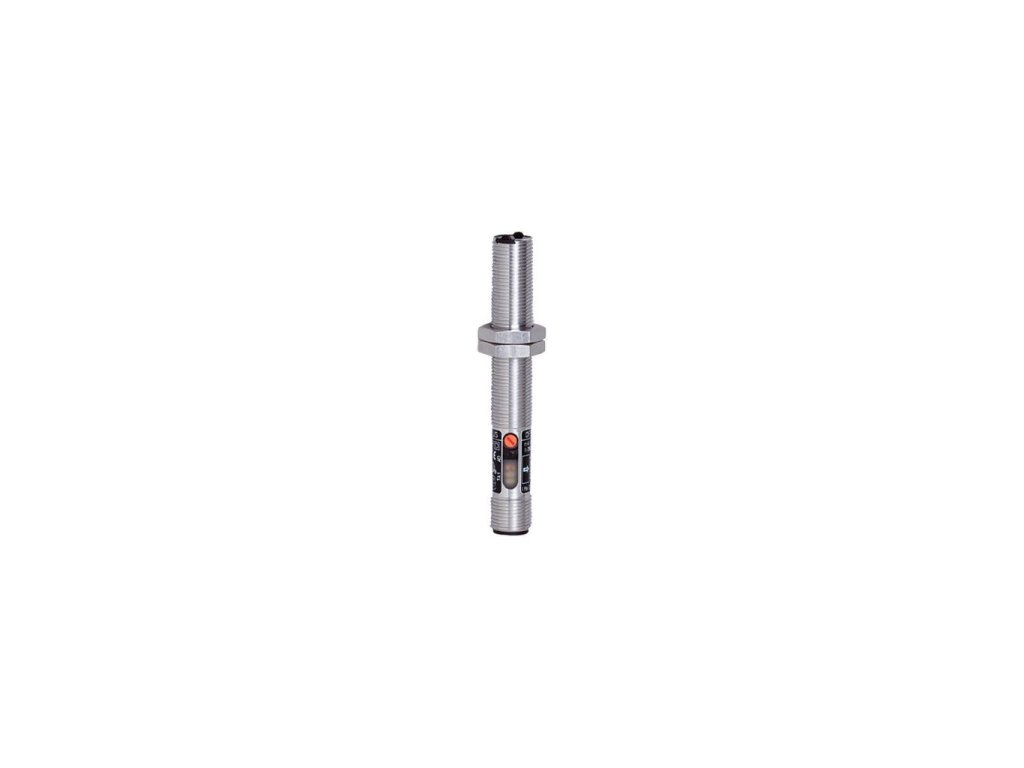

OF5016 OFR-FPKG/US-100 IFM
Detailní popis produktu
IFM OF5016 OFR-FPKG/US-100 je retroreflexní fotoelektrický senzor pro detekci objektů pomocí infračerveného světla v kombinaci s prizmatickým reflektorem. Senzor je proveden jako závitové válcové těleso M12×1 z mosazi s niklovaným povrchem a využívá elektrické zapojení DC PNP s provozním napětím 10…36 V DC. Detekční rozsah 0,05…2 m je definován pro prizmatický reflektor Ø 80 mm typu E20005, přičemž citlivost lze nastavit pomocí integrovaného potenciometru. Výstupní stupeň poskytuje PNP spínací proud do 200 mA a doplňkový kontrolní výstup 10 mA, oba s ochranou proti zkratu a přetížení. Senzor pracuje s infračerveným světlem o vlnové délce 880 nm, nabízí spínací frekvenci přibližně 320 Hz a programovatelný režim světlo/tma. Ovládací a stavové LED indikují napájení, spínací stav a funkční kontrolu, což usnadňuje uvedení do provozu a diagnostiku v rozváděči i přímo na stroji.
Technické údaje
Přednosti
- Detekční rozsah 0,05…2 m s prizmatickým reflektorem Ø 80 mm při infračerveném světle 880 nm.
- Elektrické provedení DC PNP 10…36 V s proudovým výstupem do 200 mA a samostatným kontrolním výstupem.
- Nastavitelná citlivost pomocí potenciometru a programovatelný režim světlo/tma.
- Masivní niklované kovové pouzdro M12×1 s krytím IP65 a ochranami proti zkratu, přepólování a přetížení.
- Vícebarevné LED indikace pro napájení, spínací stav a kontrolu funkce senzoru.
Využití
Retroreflexní senzor IFM OF5016 se používá pro detekci objektů v dopravníkových trasách, balicích a třídicích linkách nebo při hlídání přítomnosti dílů ve výrobních přípravcích. V kombinaci s prizmatickým reflektorem zajišťuje detekci ve vzdálenosti až 2 m bez nutnosti samostatného vysílače a přijímače. Díky PNP výstupu a konektorovému připojení M12 jej lze snadno integrovat do standardních vstupních karet PLC a decentralizovaných I/O modulů.
FAQ
Otázka: Jaký rozsah napájecího napětí a výstupní typ senzor OF5016 používá?
Odpověď: Senzor je navržen pro provozní napětí 10…36 V DC, elektrické provedení DC PNP a spínací proud až 200 mA na hlavním výstupu.
Otázka: Jaký je detekční rozsah a jaký reflektor je doporučený?
Odpověď: Standardní detekční rozsah je 0,05…2 m při použití prizmatického reflektoru Ø 80 mm typu E20005, jak je uvedeno v datasheetu.
